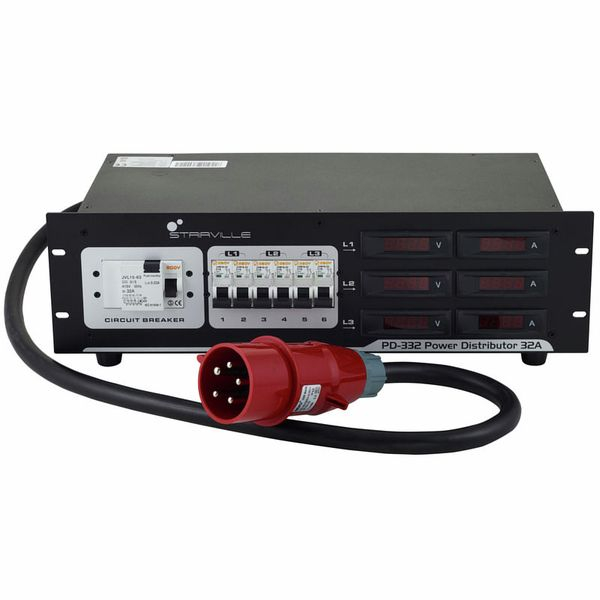

Stairville PD-332 distribuitor curent trifazat 32A, 6 Schuko + CEE 32A, rack 19” 3U

Stairville PD-332 – distribuitor profesional de curent trifazat 32A

Stairville PD-332 Power Distributor 32A este un distribuitor profesional de curent trifazat CEE 32A, proiectat pentru scenă, rental, cluburi, teatre, evenimente și instalații tehnice unde este necesară distribuirea controlată și protejată a alimentării electrice.

Unitatea oferă 6 prize Schuko, o ieșire CEE 32A cu 5 pini, protecții automate individuale și afișaje digitale pentru monitorizarea tensiunii și curentului pe fiecare fază.

Carcasa este compatibilă cu rack-uri standard 19” și ocupă 3U, ceea ce permite integrarea într-un rack de distribuție pentru touring sau instalații fixe.

Intrare trifazată CEE 32A

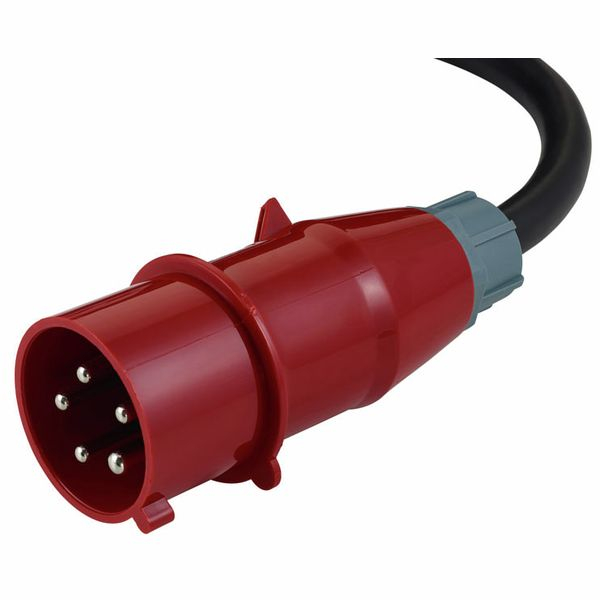

PD-332 se conectează la rețeaua electrică printr-o intrare CEE 32A.

Cablul de alimentare este montat în partea din spate și are o lungime de aproximativ 50 cm.

Distribuitorul este proiectat pentru alimentare trifazată la 400 V / 50 Hz.

6 prize Schuko pentru echipamente de scenă și AV

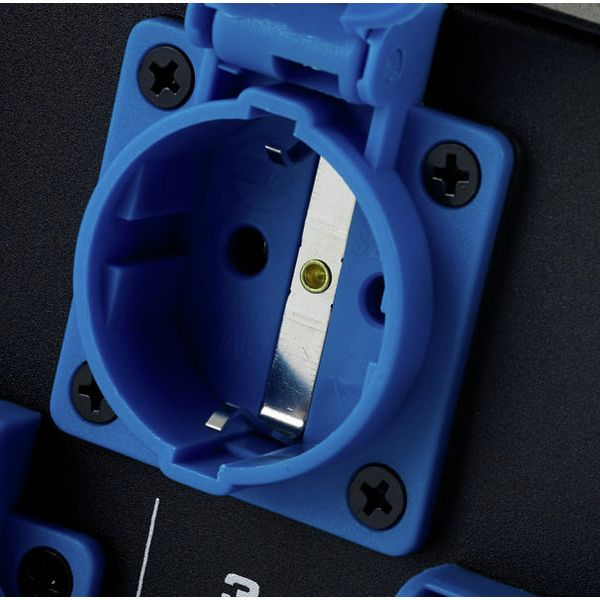

Stairville PD-332 oferă 6 prize Schuko pentru distribuirea alimentării către echipamente individuale.

Prizele sunt echipate cu capace rabatabile, contribuind la protecția conexiunilor în aplicațiile profesionale.

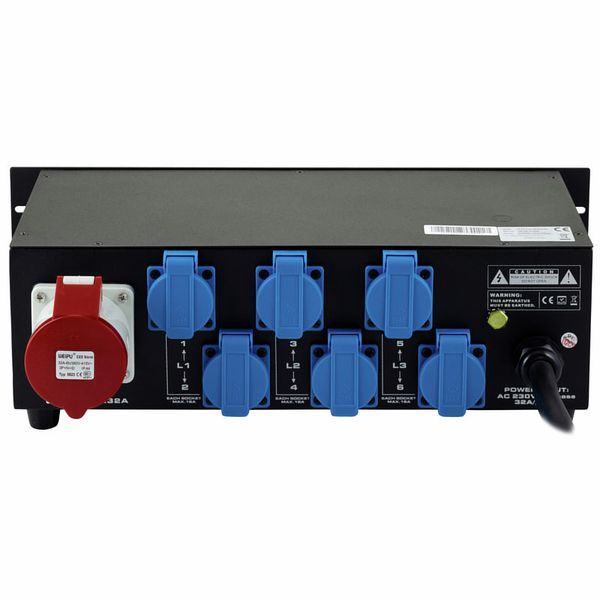

Configurația permite distribuirea prizelor pe cele trei faze, cu două circuite Schuko asociate fiecărei faze.

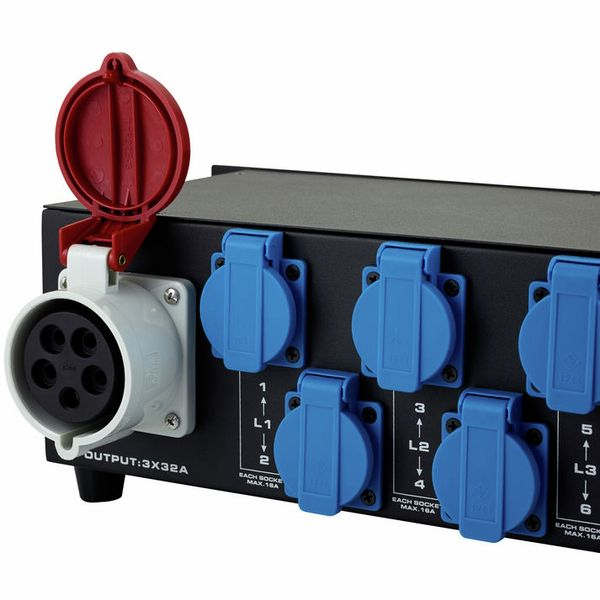

Ieșire CEE 32A cu 5 pini

Pe lângă cele șase prize Schuko, distribuitorul oferă o ieșire CEE 32A cu 5 pini.

Aceasta permite continuarea distribuției trifazate către alte echipamente sau subsisteme compatibile, în limita instalației electrice și a normelor de siguranță aplicabile.

Afișaj digital Volt și Ampere pentru fiecare fază

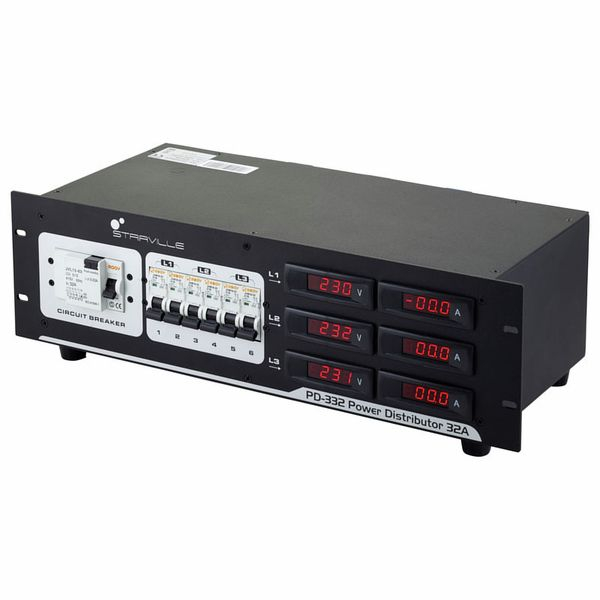

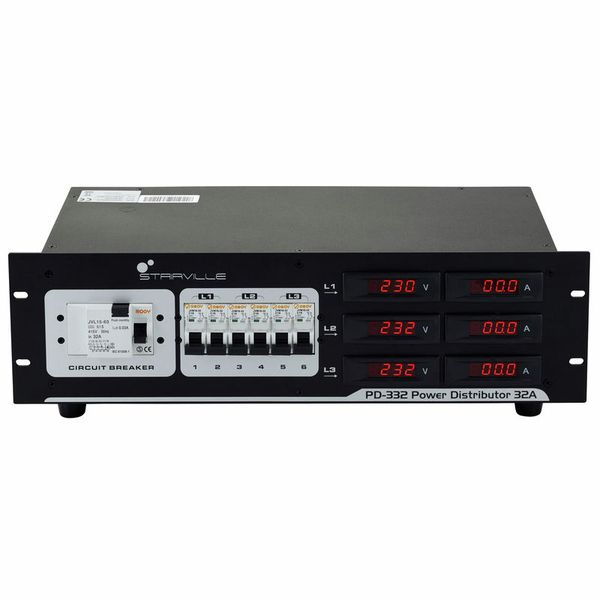

Panoul frontal integrează afișaje digitale care indică tensiunea în volți și curentul în amperi pentru fiecare fază.

Monitorizarea individuală a fazelor permite operatorului să observe rapid încărcarea sistemului și să distribuie consumatorii cât mai echilibrat între faze.

6 siguranțe automate C16A

Distribuitorul este echipat cu 6 siguranțe automate LS C16A.

Fiecare dintre cele șase circuite Schuko dispune astfel de protecție dedicată, facilitând izolarea unui circuit în cazul unei probleme fără oprirea inutilă a tuturor consumatorilor conectați.

Protecție diferențială RCCB 32A / 30 mA

PD-332 integrează un întrerupător diferențial RCCB de 32A, 4 poli, 0,03 A.

Protecția diferențială este o componentă importantă în sistemele profesionale de distribuție electrică, contribuind la protecția instalației și a utilizatorilor împotriva curenților de defect.

Protecție IP44

Manualul oficial specifică pentru Stairville PD-332 un grad de protecție IP44.

Prizele și ieșirea CEE sunt prevăzute cu capace rabatabile.

Rack 19” / 3U

Stairville PD-332 poate fi instalat într-un rack standard 19”.

Unitatea ocupă 3U, fiind potrivită pentru rack-uri tehnice de:

• rental;
• touring;
• scenă;
• cluburi;
• teatre;
• instalații AV;
• sisteme de iluminat profesional.

Utilizare în touring și instalații fixe

PD-332 este proiectat pentru aplicații profesionale în care alimentarea mai multor consumatori trebuie organizată într-o singură unitate de distribuție.

Poate fi utilizat pentru alimentarea sistemelor audio, echipamentelor de iluminat, procesoarelor, rack-urilor tehnice și altor consumatori compatibili.

Monitorizarea încărcării pe faze

Cele trei zone de afișare digitală permit verificarea tensiunii și curentului individual pentru fiecare fază.

Această informație este deosebit de utilă în instalațiile de scenă și evenimente, unde distribuirea dezechilibrată a consumatorilor poate încărca excesiv una dintre faze.

Dimensiuni și construcție pentru rack

Stairville PD-332 are dimensiuni de aproximativ 482 × 134 × 257 mm și o greutate de 8,2 kg.

Lățimea de 482 mm corespunde formatului standard de rack 19”.

Specificații tehnice complete

Recomandat pentru

• Rental și touring
• Scene și producții live
• Cluburi și discoteci
• Teatre
• Evenimente corporate
• Sisteme de iluminat profesional
• Sisteme audio profesionale
• Rack-uri tehnice
• Instalații AV fixe
• Distribuție trifazată CEE 32A

Notă de siguranță

Instalarea și utilizarea unui distribuitor trifazat de 32A trebuie realizate conform normelor electrice aplicabile și de către personal calificat atunci când legislația sau tipul instalației impune acest lucru.

Protecțiile integrate ale distribuitorului nu înlocuiesc proiectarea și protecțiile corespunzătoare ale instalației electrice din amonte.
