Palmer ORBIT 11 monitor studio activ 3 căi coaxial, 2x8”, 1000W, 28Hz–28kHz, AES3

Palmer ORBIT 11 – monitor studio activ coaxial pe 3 căi

Palmer ORBIT 11 este un monitor studio activ profesional pe 3 căi, proiectat pentru mixing, mastering, post-producție, sound design, broadcast și content creation.

Arhitectura combină un sistem coaxial True Point Source format dintr-un driver midrange de 6,5” și un tweeter de 1”, împreună cu două woofere de 8” montate într-o incintă închisă din aluminiu turnat.

Amplificarea Class D oferă 1000 W Peak, procesarea internă funcționează la 96 kHz / 24-bit, iar filtrele FIR sunt utilizate pentru răspuns de fază liniar și integrare temporală coerentă între drivere.

Răspunsul în frecvență declarat este de 28 Hz – 28 kHz la -3 dB, ceea ce permite utilizarea ORBIT 11 ca monitor full-range în aplicații profesionale de studio.

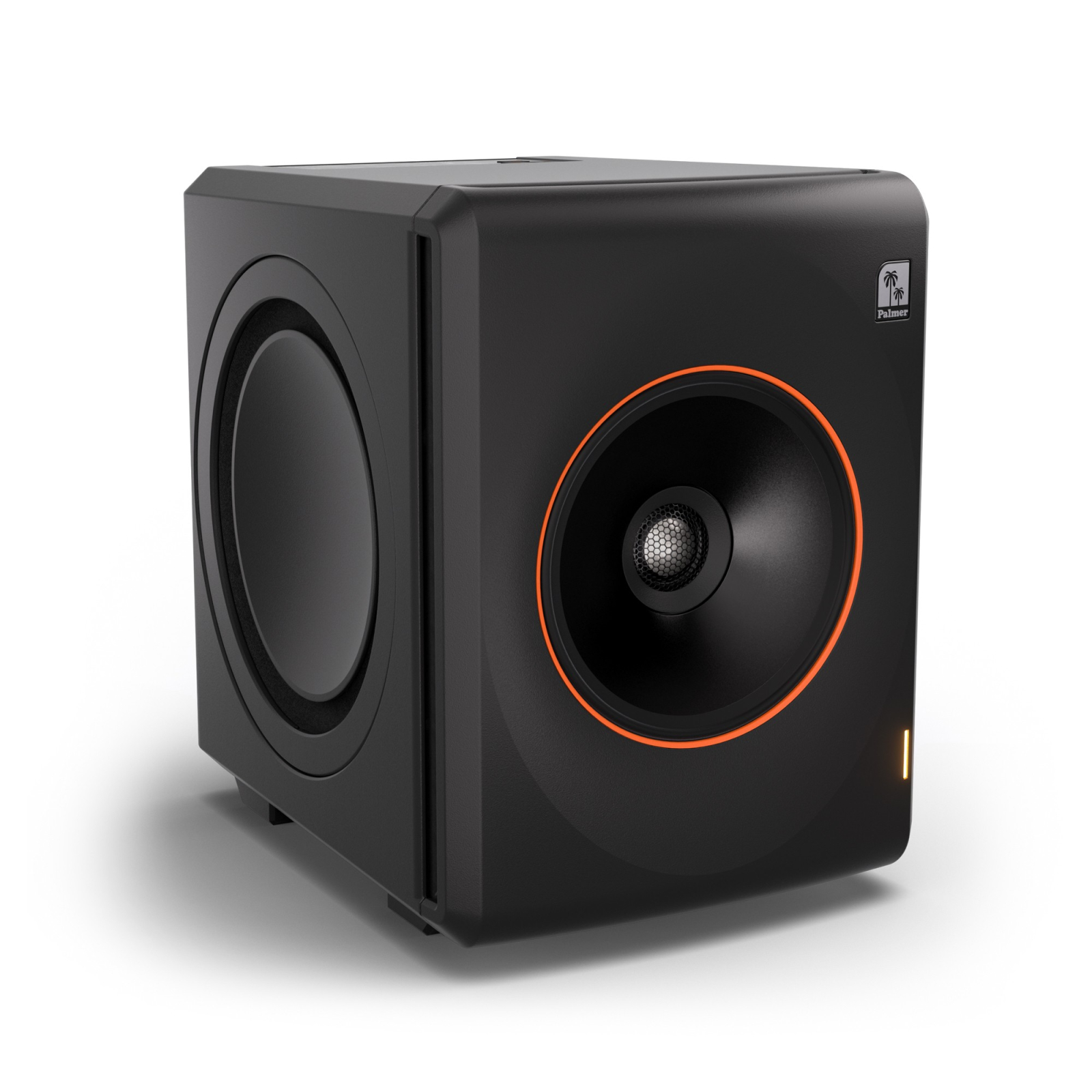

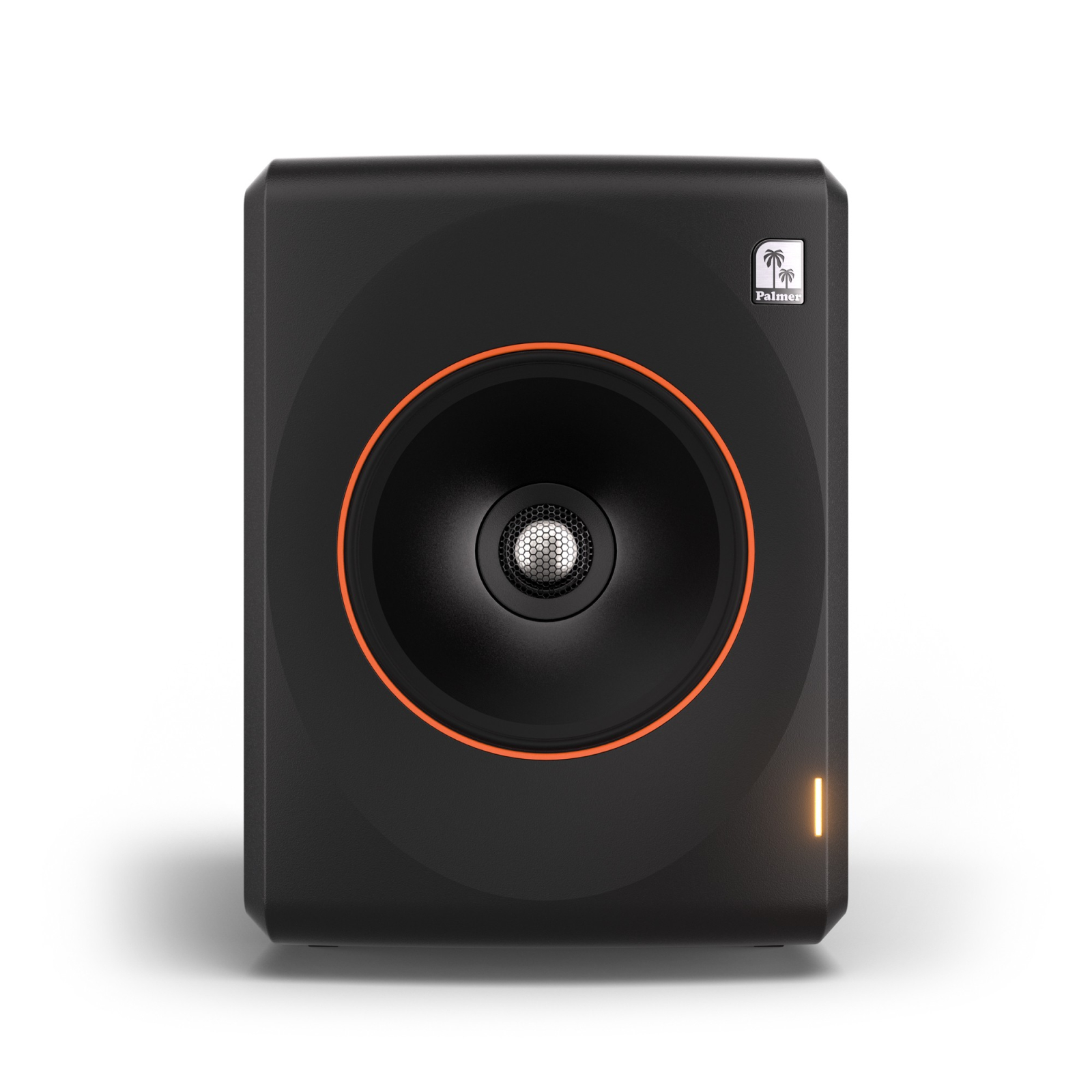

True Point Source coaxial 6,5” + 1”

Secțiunea mid/high utilizează o arhitectură coaxială True Point Source.

Driverul de medii de 6,5” și tweeterul de 1” sunt poziționate pe aceeași axă acustică.

Această configurație este concepută pentru a oferi o imagine stereo stabilă și o dispersie consistentă în zona de ascultare.

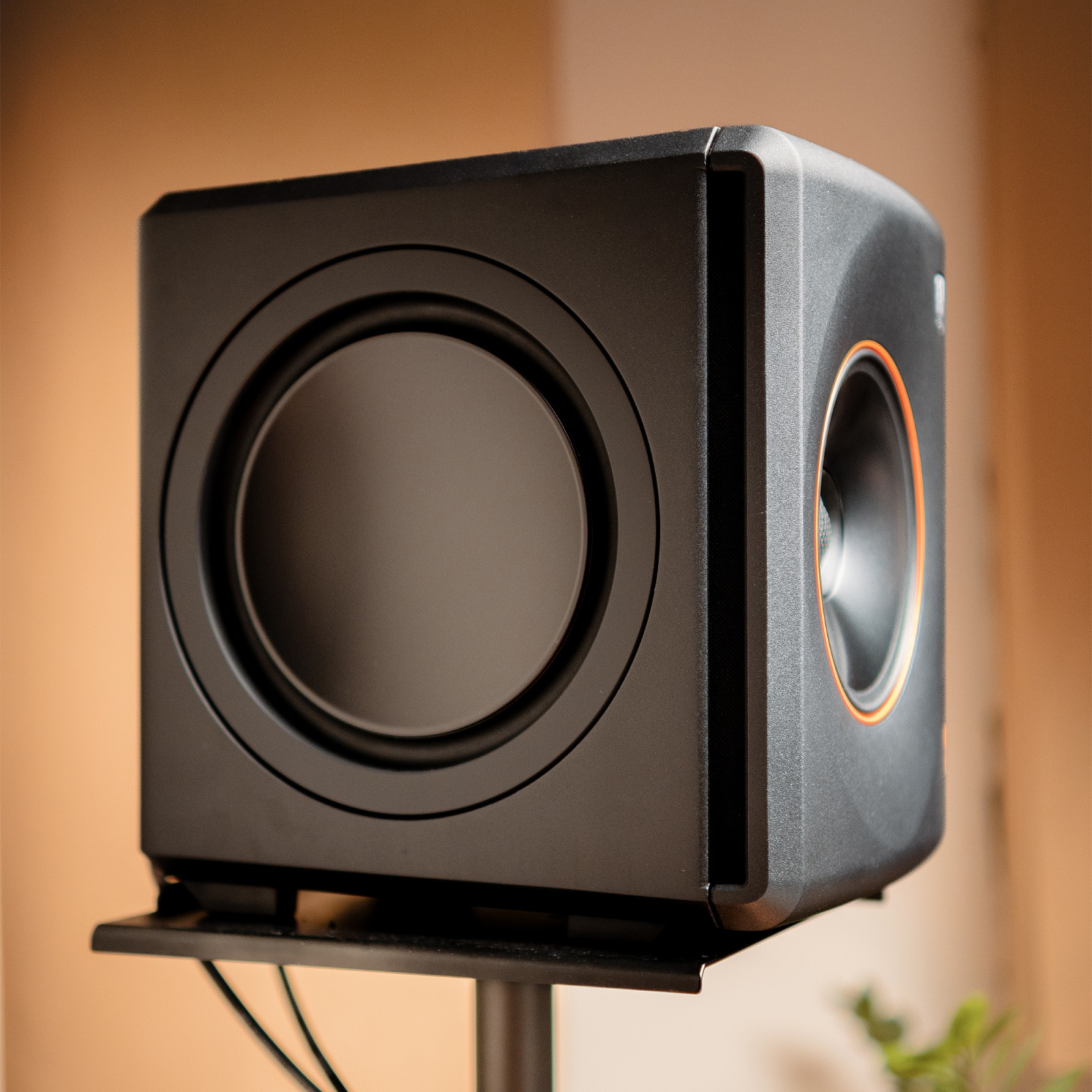

Două woofere de 8” cu compensarea impulsurilor

Frecvențele joase sunt reproduse de două woofere de 8”.

Palmer utilizează o configurație impulse-compensated, proiectată pentru contracararea forțelor mecanice și reducerea vibrațiilor incintei.

Rezultatul este un răspuns în frecvență extins până la 28 Hz, fără utilizarea unei incinte bass-reflex.

Design adevărat pe 3 căi

ORBIT 11 utilizează o arhitectură 3-way cu frecvențe de crossover la:

• 250 Hz;
• 1800 Hz.

Separarea dedicată LF, MF și HF permite fiecărei secțiuni să opereze într-o zonă optimizată a spectrului audio.

1000 W Peak amplificare Class D

Sistemul de amplificare Class D oferă o putere totală Peak de 1000 W, distribuită astfel:

• LF: 500 W Peak;
• MF: 250 W Peak;
• HF: 250 W Peak.

Puterea RMS totală declarată este de 400 W:

• LF: 320 W RMS;
• MF: 40 W RMS;
• HF: 40 W RMS.

Răspuns 28 Hz – 28 kHz

Palmer declară pentru ORBIT 11 un răspuns în frecvență de 28 Hz – 28.000 Hz la -3 dB.

Extensia în zona joasă îl recomandă pentru mixing și mastering unde monitorizarea frecvențelor grave este importantă.

Design cardioid pentru interacțiune redusă cu încăperea

ORBIT 11 utilizează un design cardioid pentru controlul directivității și reducerea energiei radiate către spatele monitorului.

Această abordare limitează interacțiunea cu peretele din spatele monitorului și ajută la reducerea influenței camerei asupra răspunsului perceput.

Dispersie constantă 120° × 120°

Sistemul coaxial oferă o dispersie nominală de 120° orizontal × 120° vertical.

Palmer proiectează această dispersie constantă pentru o acoperire uniformă și menținerea unui balans tonal consistent în zona de ascultare.

DSP și convertoare 96 kHz / 24-bit

Procesarea internă utilizează convertoare AD/DA cu rezoluție de 24-bit și rată de eșantionare de 96 kHz.

DSP-ul integrează filtre FIR pentru comportament linear-phase și integrarea temporală coerentă a driverelor.

Filtre FIR cu latență redusă

Palmer utilizează filtre FIR pentru corecția fazei și alinierea temporală a sistemului.

Latența totală declarată a sistemului este de 4 ms.

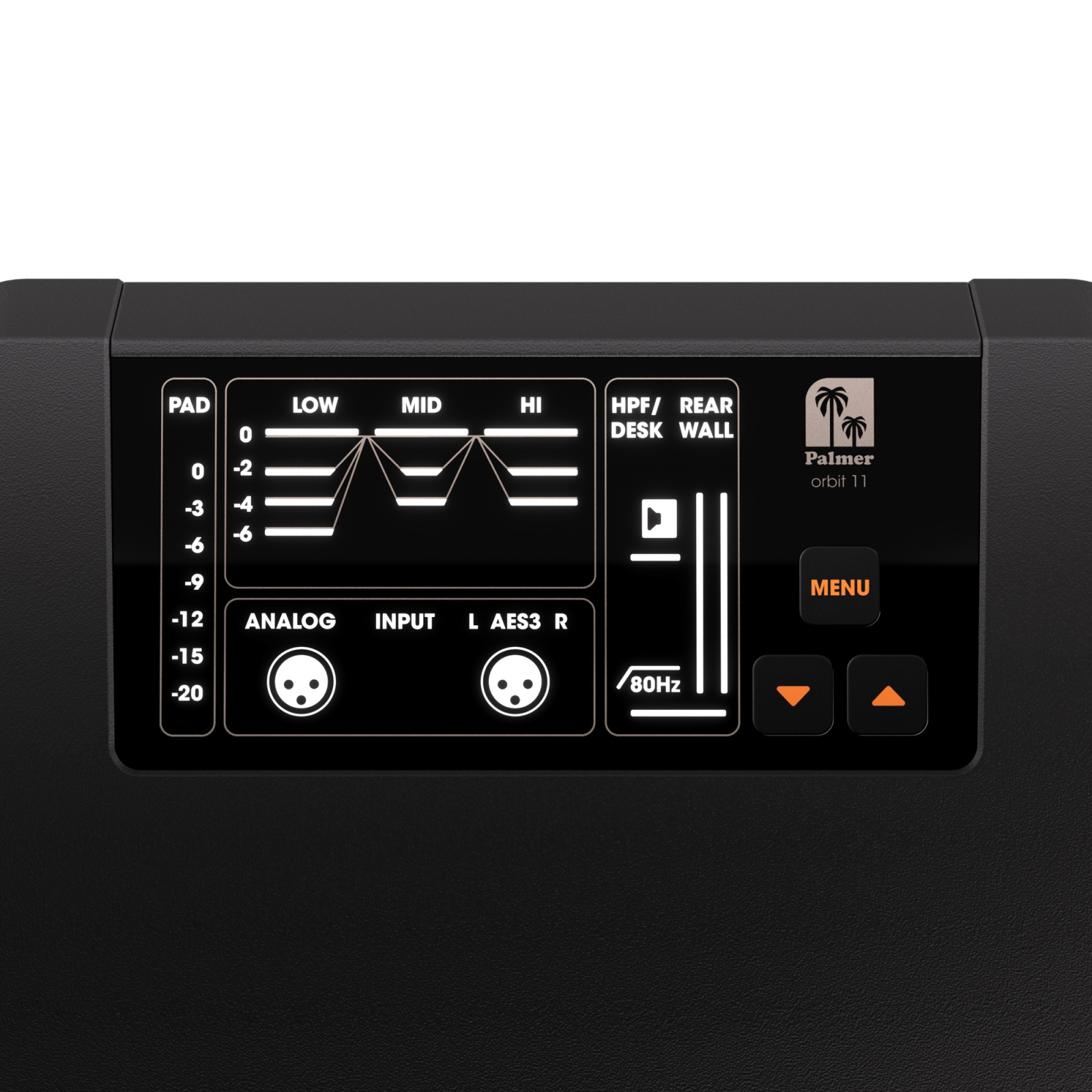

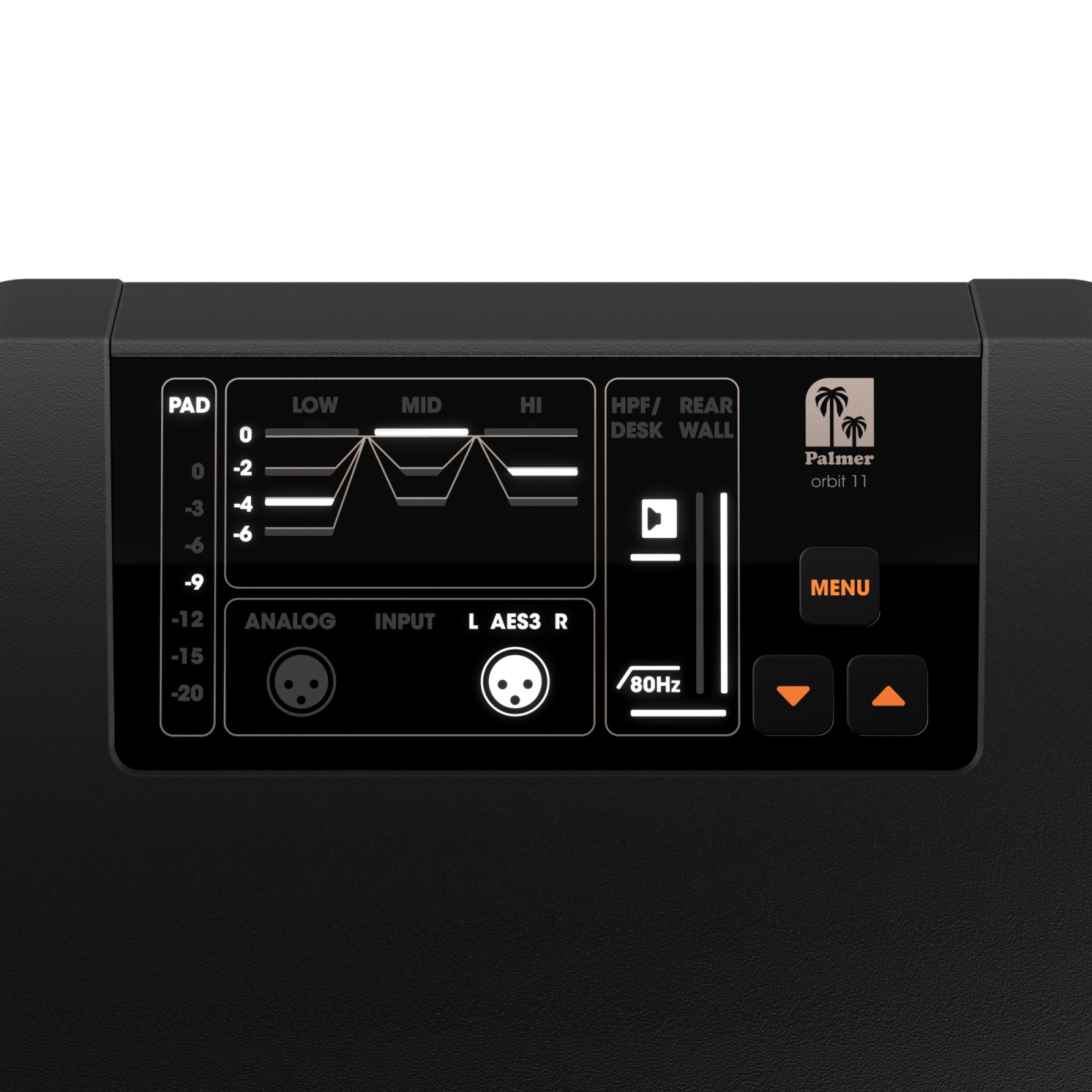

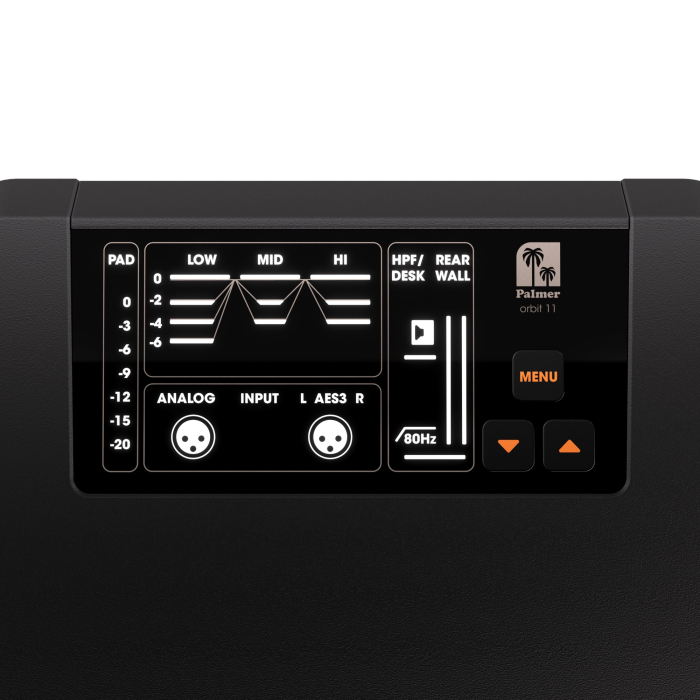

Preseturi Desk și Rear Wall

Panoul de control amplasat în partea superioară oferă acces rapid la funcții de configurare pentru mediul de lucru.

Sunt disponibile:

• Input Pad;
• EQ pe 3 benzi;
• preset Desk;
• preset Rear Wall;
• filtru High-Pass la 80 Hz.

Aceste funcții permit adaptarea monitorului la poziționarea pe desk și la apropierea de peretele din spate.

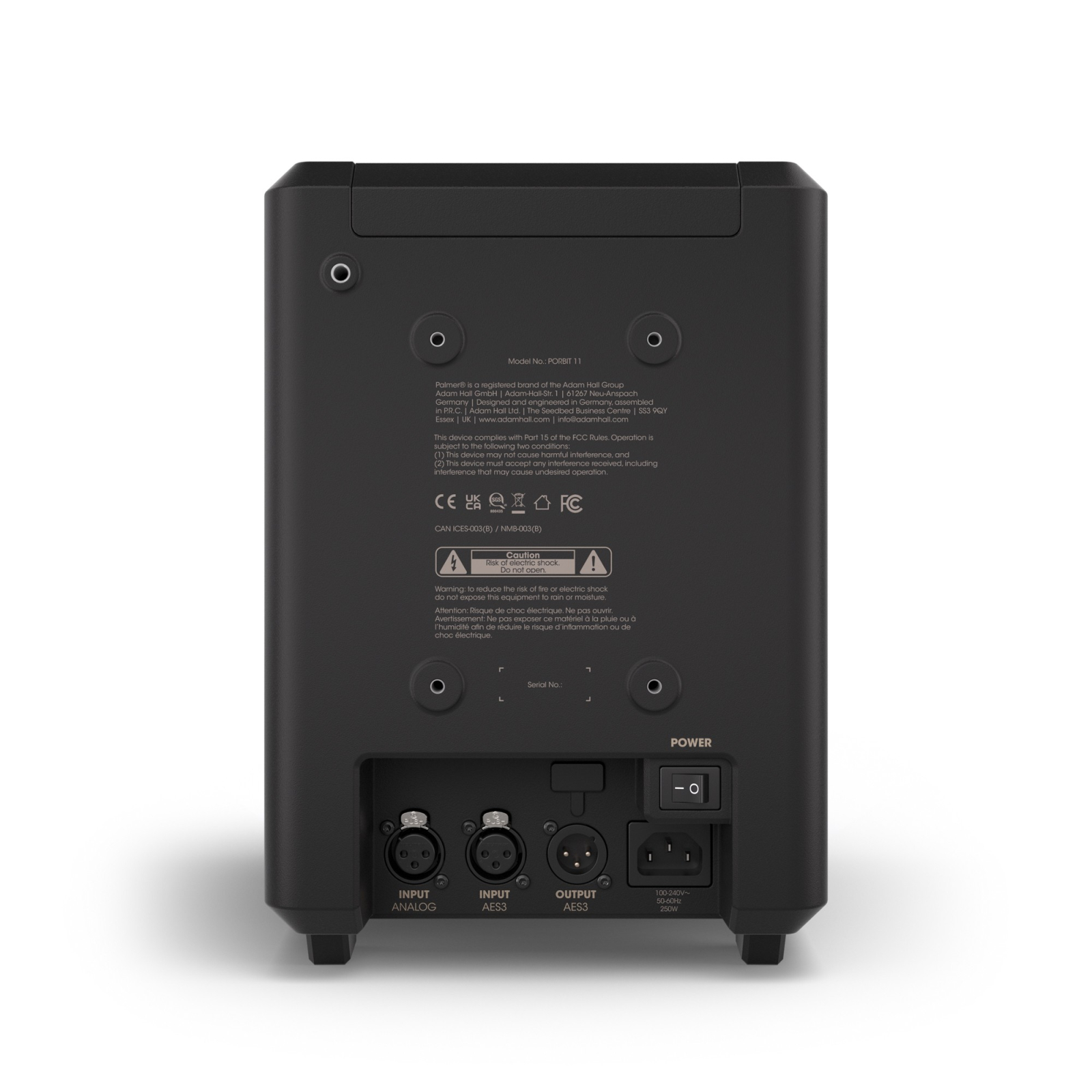

Intrare analogică balansată XLR

ORBIT 11 oferă o intrare Line balansată pe XLR cu 3 pini.

Sensibilitatea nominală este de 0 dBu, iar nivelul nominal de clipping al intrării balansate este de +22 dBu.

Impedanța intrării este de 10 kΩ.

Intrare digitală AES3

Pe lângă intrarea analogică, ORBIT 11 include intrare digitală AES3 pe conector XLR cu 3 pini.

Conectivitatea digitală permite integrarea directă în sisteme de studio și broadcast bazate pe AES/EBU.

AES3 Thru pentru daisy-chain

Monitorul include o ieșire AES3 Thru pe XLR cu 3 pini.

Aceasta permite transmiterea mai departe a semnalului digital către un al doilea monitor sau alt echipament compatibil.

SPL maxim 116 dB

Palmer declară un SPL maxim Peak de 116 dB, măsurat în full-space la 1 metru, cu sine burst și THD ≤3%.

Protecții electronice integrate

Sistemul include:

• Limiter;
• Multiband Limiter;
• protecție la supraîncălzire.

Incintă închisă din aluminiu turnat

ORBIT 11 utilizează o incintă închisă din aluminiu turnat.

Palmer indică o grosime nominală a materialului de 5 mm, iar în descriere precizează că anumite zone ale incintei ajung până la 16 mm.

Construcția rigidă este proiectată pentru reducerea rezonanțelor și vibrațiilor nedorite.

Grilă frontală din aluminiu

Grila frontală este realizată din aluminiu, continuând construcția rigidă a monitorului.

Răcire pasivă prin convecție

Sistemul de răcire este bazat pe convecție, fără ventilator specificat de producător.

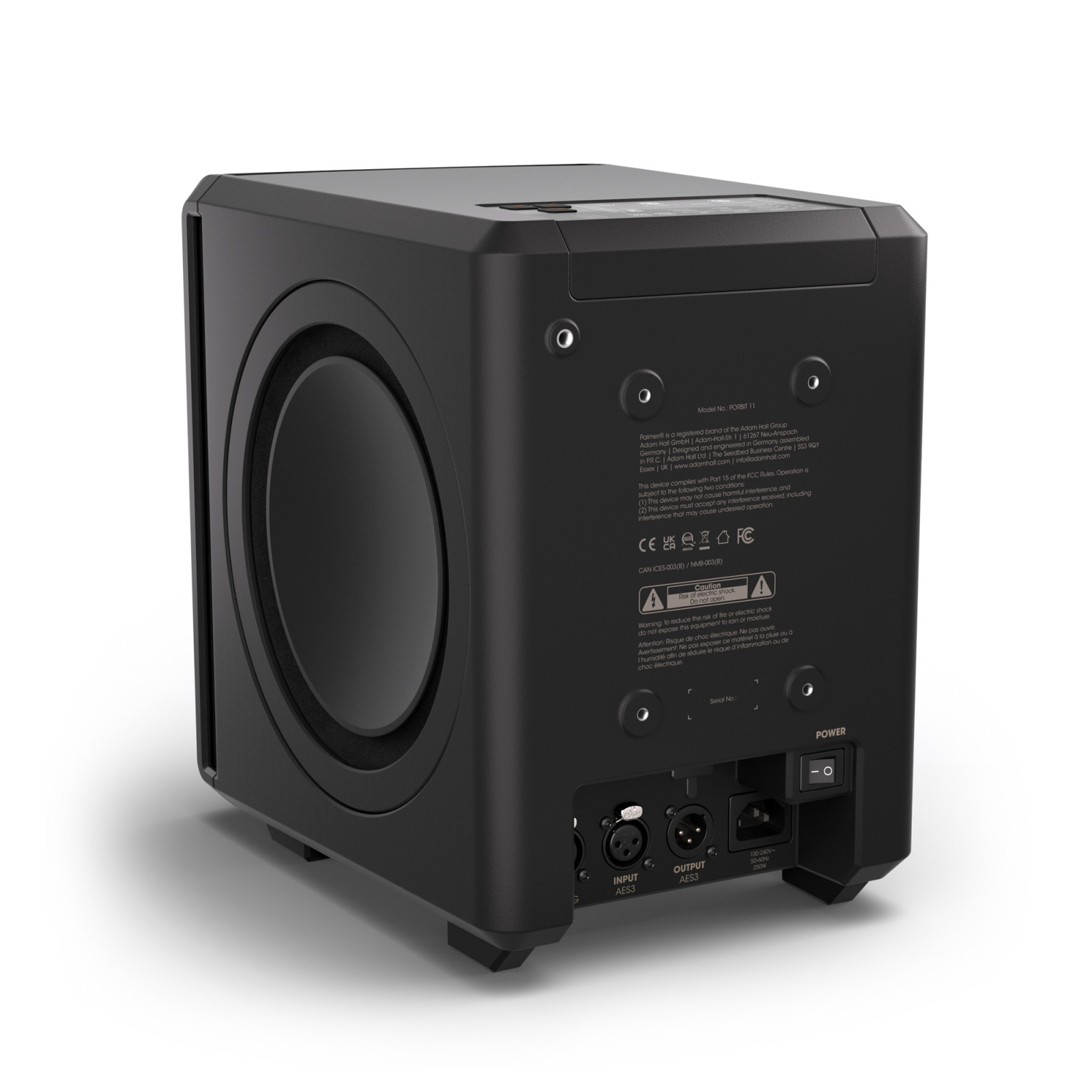

Montaj pe perete sau plafon

ORBIT 11 include 4 puncte de montaj M6.

Pentru instalare pe perete sau plafon, Palmer menționează compatibilitatea cu suportul Gravity Tilt-and-Swivel Mount GSPWMBS20B.

Este disponibil și un punct M8 pentru atașarea unui safety eye-bolt.

Alimentare universală 100–240 V

Monitorul funcționează la 100–240 V AC / 50–60 Hz, utilizând o sursă SMPS.

Puterea nominală consumată este de 250 W.

Conectorul de alimentare este de tip IEC C14.

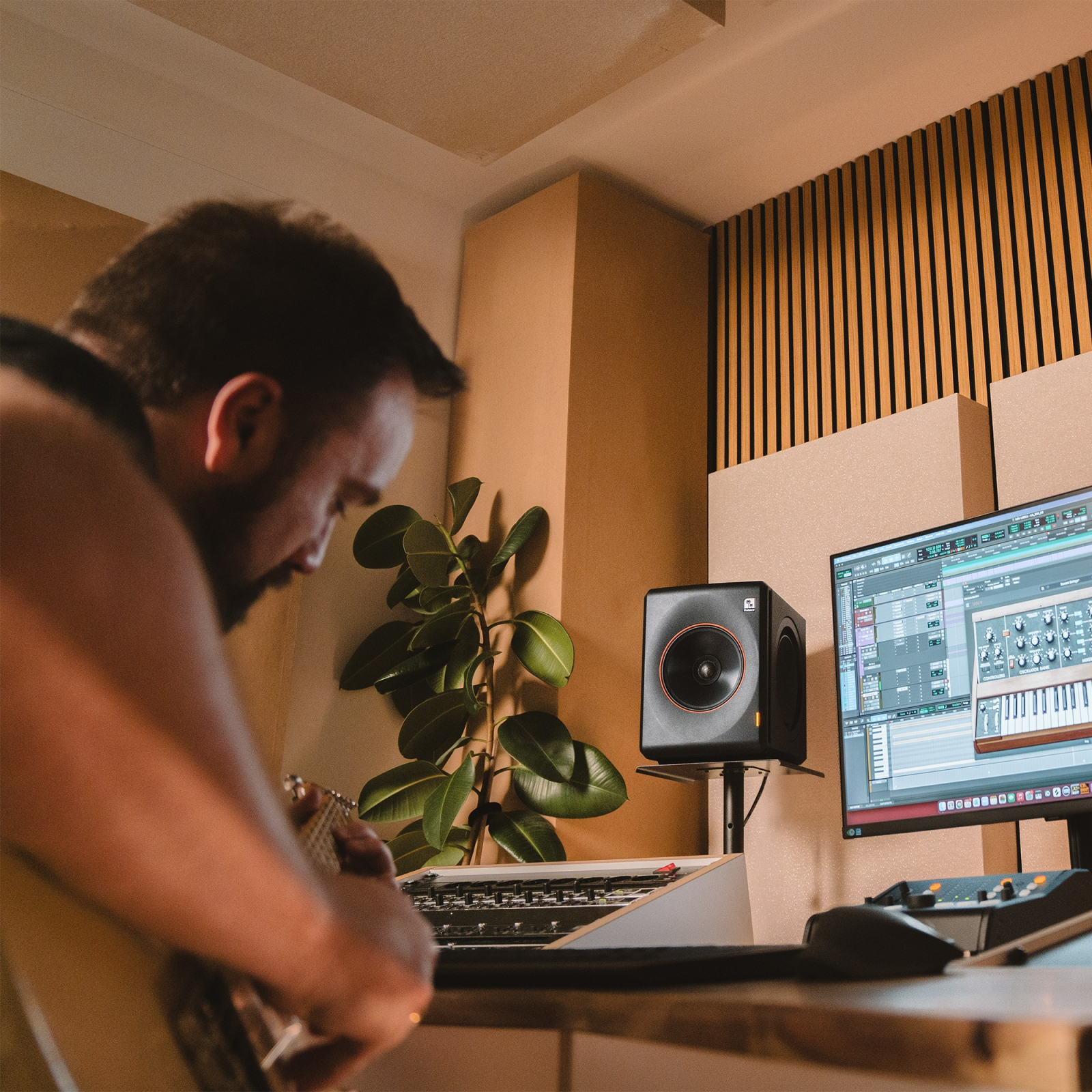

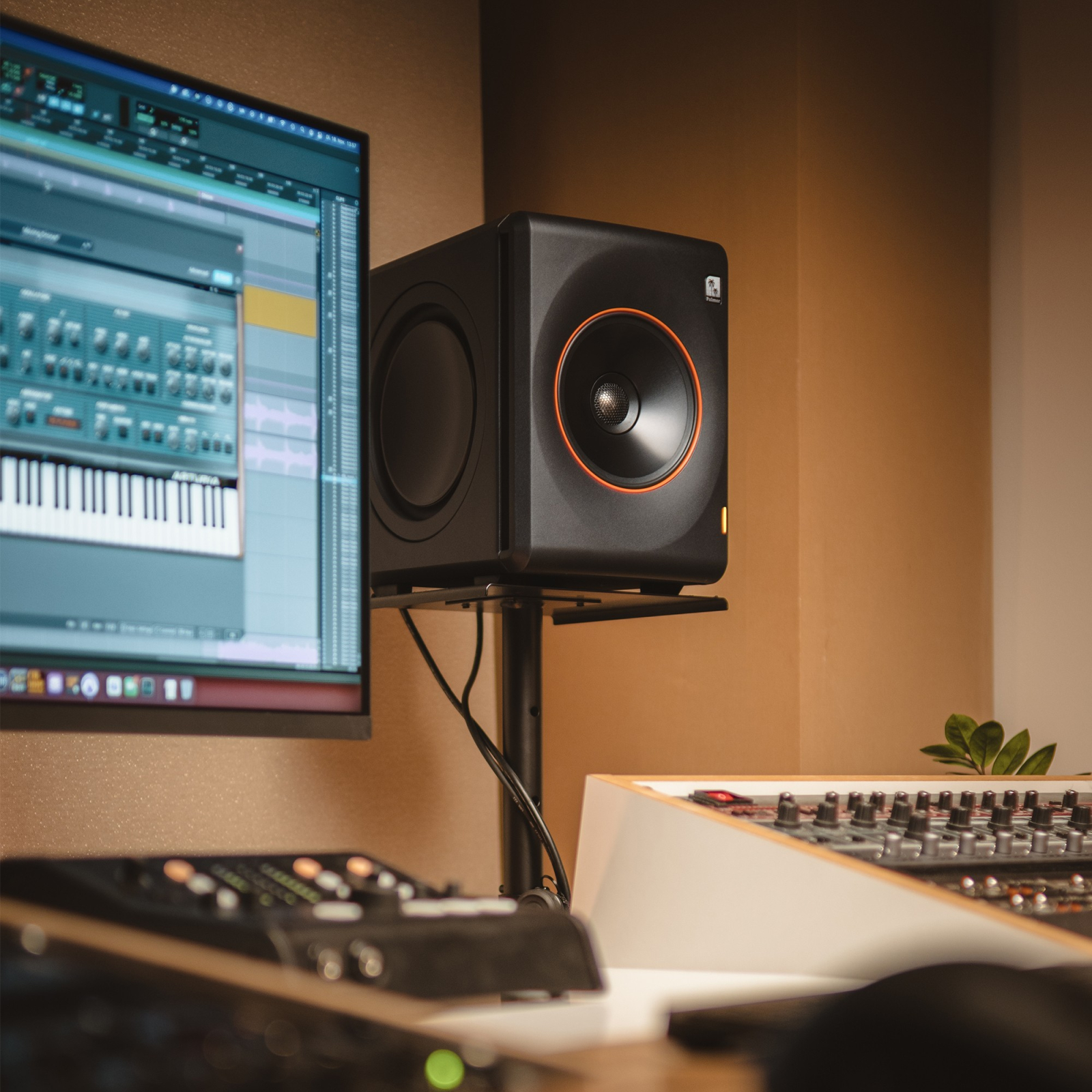

Proiectat pentru mixing, mastering și post-producție

Palmer recomandă ORBIT 11 pentru:

• mixing;
• mastering;
• post-production;
• sound design;
• broadcast;
• content creation.

Specificații tehnice complete

Recomandat pentru

• Mixing
• Mastering
• Post-producție
• Sound design
• Broadcast
• Content creation
• Studiouri profesionale
• Control rooms
• Instalații studio pe perete sau plafon
